紫外PCB激光打標機 ZK-UV-500

全自動 PCB 激光打標機是用激光器在 PCB 表面雕刻一維碼、二維碼、文字、符號或圖形的專業激光加工設備。是一款全自動激光打標系統,由激光標記系統,XY 精密運動平臺,CCD 定位及讀取系統組成。適用于 SMT 生產中的 PCB ,半導體 LCD ,半導體芯片等物體表面上標記內容,系統能夠完成自動送料、精確定位、激光標記、檢查和讀取、自動出料等功能。


全國統一服務熱線:

135 3098 4472

設備特點:

● 伺服 XY 運動平臺,工業 PC 控制、模塊化柔性化編程設計。

● 標配綠光激光(也可選其他激光),最小可雕刻出 1.6mmx1.6mm 多達 16 位字符的二維碼。

● 同軸 CCD 技術,精密定位 ,并且讀取、識別二維碼等級(適應 AIM DPM , AS9132 等標準)。

● 三色光源照明 :顏色可三色切換,方便讀取不同顏色板的雕刻標志。

● 傳送皮帶距地面 900±30mm ,可以直接對接 SMT。可以自選進出料運動方向。

● 標準 SMEMA 接口及網絡通信功能 ,可與上、下游設備及服務器進行通訊 ;

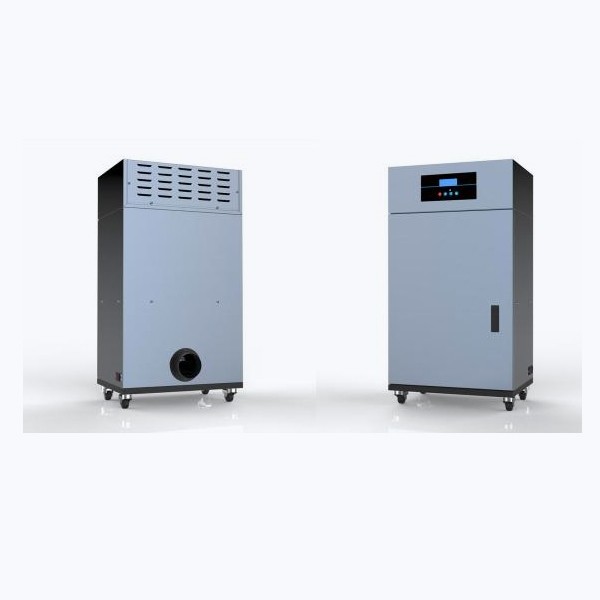

● 煙塵過濾裝置,有效去除標記時產生的粉塵保證干凈及健康。

● 主動防呆,軟件自動檢測并防止錯打,漏打;主門配有安全開關鎖,由軟件控制。

● 在雕刻過程中各門都無 法人為開啟 ,防止產品不良 ;

● 進出料口配有自動遮擋門防止激光雕刻時強光損害人眼。


相對傳統方式的優勢:

● 傳統的貼標簽產能低,標記易脫落 ,不持久,總投入高。

● 傳統的油墨噴碼,精度低,效果差,不持久,污染大,后期投入高。

● 新興的激光標記技術,擁有標記清晰持久,高效,環保 ,無耗材,低投入,高回報的特點, 正在逐 步替代傳統印刷業。其中技術含量更高的綠激光,對 PCB 板材標記極高的辨析度, 占據了 PCB 激光

● 標記的主流位置。


技術參數:

項目名稱

技術參數

最大激光平均功率

5W

激光重復頻率

10-400KHz

激光波長

355nm

光束質量 M2

<1.5

標準雕刻范圍

100*100mm 可選

雕刻線速

7000mm/s

最小線寬

0.05mm

重復精度

±0.05mm

電力需求

220V±22V / 50Hz / 10A

整機耗電功率

1500W

工作溫度

20-32℃

相對濕度

<80%

設備尺寸

1400mm*930mm*1720mm


標準配置:

系統名稱

部件名稱

規格型號

品牌





光學系統

激光器

355nm

英諾

振鏡系統

355nm

聚焦鏡頭

355nm











控制系統

控制系統

定制

研華

打標控制卡

BSL

打標軟件

BSL

工控機

工控

顯示器

17 寸液晶

絲桿


海威
